1、典型应用

适用于：化工、食品、医药行业，200L四桶及IBC吨包装桶的无泡沫液体定量灌装。

2、系统概述

V5-1500AEA液下防爆摇臂式灌装秤，采用液面上灌装方式，适用于多种无泡沫液体物料的灌装。设计独特的灌装头装置易于操作，灌注快速、精确；并且最大限度地保证灌注完毕时残液的滴漏。操作时，操作者仅需简单地摇动灌装头摇臂对准桶口上方，按下手柄上的[启动]按钮， 灌装头就会自动插入桶内，并将空桶自动去皮。然后打开灌装阀门，精确地双速灌装；灌装结束，灌装头自动提升至桶外，滴漏盘自动接至灌装头底部。再次摇动灌装头对第2、3、4桶逐一进行灌装，完成后旋盖，即告完成。最后用叉车或液压车将栈板移出磅台即可。

3、系统特点及功能

■ 整套系统采用防爆型标准制造，防爆等级：EXdiaIIBT4

■ 控制系统采用日本PLC可编程控制器等高端电气配件制造，性能可靠；

■ 灌装枪为我司的专有设计，徒手快速拆装，方便维护；

■ 密封及软连接部分采用特氟龙制造，耐溶剂，耐酸碱，寿命长；

■ 系统采用两段式大、小料可调灌装方式，提高了准确度及生产能力；

■ 配置顶桶自动保护功能，用于灌装枪未插入桶内时自动提枪，不执行灌装；

■ 独特防滴漏装置，避免物料滴于桶子及秤台上，影响包装及滚筒；

■ 净重、毛重二种灌装模式选择，满足用户不同的灌装需求；

■ 目标量自由设定，适应多种重量范围的定量灌装；

■ 双窗口显示专用灌装控制仪表，可显示目标量、灌装量、桶数、累计量等信息；

■ 具自动判别空桶皮重范围功能及无桶不灌装功能；

■ 具自动检测灌装目标量超差功能，并可自由启动落差自动修正功能；

■ 控制器配置了所有动作的手动按钮，及紧急停止按钮，以备特殊状况下使用；

■ 控制器可存储30组灌装值参数，使用时仅调用即可；

■ 具自我故障诊断、接口测试、数字式调校、抗振动设定、上位机通讯功能；

■ 采用一键式操作：启动—枪头下降—自动去皮—灌装—完成提枪—接漏。

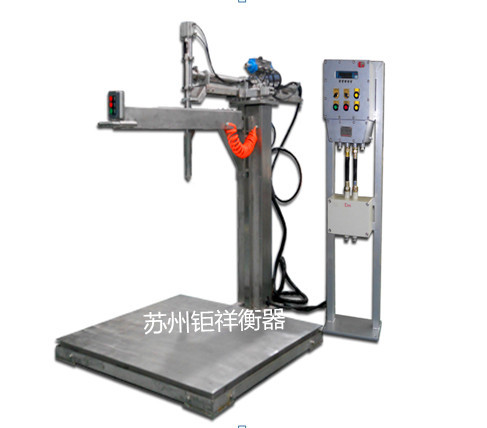

7.1、主设备——V5-1500AEA摇臂式液体灌装秤

7.2、选购件
